Léghálózati szűrőházak

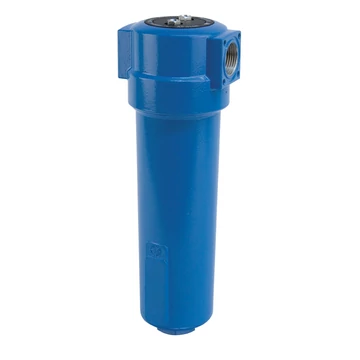

Az Omega Air saját gyártmányú, AF éa AAF szériás szűrőházai, alumínium házzal, max 16 bar-os léghálózati nyomásra. 3/8"-tól egészen 3"-os csőátmérőig.
Összefoglaló táblázatunkból áttekintheti a választható szűrőházakat:
| Szűrő ház méret |
Cső méret |
Max.üz. nyomás |
Átáramlási képesség at 7 bar(g), 20 °C |
Méretek | Tömeg | Szűrőbetét típus | ||||
| Coll | bar/psi | Nm³/h | scfm | A [mm] | B [mm] | C [mm] | D [mm] | kg | ||
| AAF 0056 | 3/8’’ | 16/232 | 60 | 35 | 187 | 88 | 20 | 60 | 0,7 | 06050 |
| AAF 0076 | 1/2’’ | 16/232 | 78 | 46 | 187 | 88 | 20 | 60 | 0,7 | 07050 |
| AAF 0106 | 3/4’’ | 16/232 | 120 | 70 | 257 | 88 | 20 | 80 | 0,8 | 14050 |
| AAF 0186 | 1’’ | 16/232 | 198 | 116 | 263 | 125 | 32 | 100 | 1,8 | 12075 |
| AAF 0306 | 1’’ | 16/232 | 335 | 197 | 363 | 125 | 32 | 120 | 2,5 | 22075 |
| AAF 0476 | 1 1/2’’ | 16/232 | 510 | 300 | 461 | 125 | 32 | 140 | 2,5 | 32075 |
| AAF 0706 | 1 1/2’’ | 16/232 | 780 | 459 | 640 | 125 | 32 | 160 | 3,2 | 50075 |
| AAF 0946 | 2’’ | 16/232 | 1000 | 588 | 684 | 163 | 43 | 520 | 5,1 | 51090 |
| AAF 1506 | 2’’ | 16/232 | 1500 | 882 | 935 | 163 | 43 | 770 | 7,1 | 76090 |
| AAF 1756 | 2 1/2’’ | 16/232 | 1680 | 990 | 935 | 163 | 43 | 770 | 6,9 | 76090 |
| AAF 2006 | 3" | 16/232 | 2160 | 1270 | 795 | 240 | 59 | 630 | 12,9 | 51140 |
| AAF 2406 | 3" | 16/232 | 2760 | 1620 | 1000 | 240 | 59 | 780 | 14 | 75140 |
Amennyiben az átáramlási képesség alapján választ szűrőt, ez az érték a hálózati nyomás mértékében az alábbi korreláviós számoknak megfelelően változik:
| KORREKCIÓS FAKTOR | |||||||||||||||
| Üzemi nyomás [bar] | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Korrekciós faktor | 0,38 | 0,5 | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,5 | 1,63 | 1,75 | 1,88 | 2 | 2,13 |
Szűrőházakba elérhető betétek:
| B | P | R | M | S | A | A2 | H2 | MS2 | CKL |
| 15 µm | 3 µm | 1 µm | 0,1 µm | 0,01 µm | |||||
| Előszűrők szilárd szennyeződések kiszűrésére | Finomszűrők szilárd és olajköd kiszűrésére | Aktívszén szűrők olajköd megkötésére | Katalizátor szűrő | Adszorpciós szűrő | Ciklonszűrő | ||||
További szűrők, szűrőházak és azok kiegészítői nagynyomású, saválló, szilikon mentes, vákuum, meleg üzemi, egészségügyi stb. alkalmazásokhoz:
AAF 0056 3/8 col hálózati szűrőház
3/8" - 60Nm³/h
3/8"-os menetű hálózati szűrőház, leürítő és szűrőbetét nélkül
AAF 0076 1/2 col hálózati szűrőház
1/2" - 78Nm³/h
1/2"-os menetű hálózati szűrőház, leürítő és szűrőbetét nélkül. 78 Nm3/h áteresztési teljesítménnyel.
AAF 0106 3/4 col hálózati szűrőház
3/4" - 120Nm³/h
3/4"-os menetű hálózati szűrőház, leürítő és szűrőbetét nélkül. 120 Nm3/h áteresztési teljesítménnyel.
AAF 0186 1 col hálózati szűrőház
1" - 198Nm³/h
1"-os menetű hálózati szűrőház, leürítő és szűrőbetét nélkül. 198 Nm3/h áteresztési teljesítménnyel.
AAF 0306 1 col hálózati szűrőház
1" - 335Nm³/h
1"-os menetű hálózati szűrőház, leürítő és szűrőbetét nélkül. 335 Nm3/h áteresztési teljesítménnyel.
AAF 0476 1 1/2 col hálózati szűrőház
1 1/2" - 510Nm³/h
1 1/2"-os menetű hálózati szűrőház, leürítő és szűrőbetét nélkül. 510 Nm3/h áteresztési teljesítménnyel.
AAF 0706 1 1/2 col hálózati szűrőház
1 1/2" - 780Nm³/h
1 1/2"-os menetű hálózati szűrőház, leürítő és szűrőbetét nélkül. 780 Nm3/h áteresztési teljesítménnyel.
HF 007 vonaliszűrő ház 1/2 col 50bar
1/2" - 78Nm³/h - 50 bar
Magasnyomású (max 50 bar),1/2"-os menetű alumínium hálózati szűrőház, leürítő és szűrőbetét nélkül.
AAF 0946 2 col hálózati szűrőház
2" - 1000Nm³/h
2"-os menetű hálózati szűrőház, leürítő és szűrőbetét nélkül. 1000 Nm3/h áteresztési teljesítménnyel.
